數控滾刀開刃磨床
■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構，五軸三聯動
●工件軸采用直驅力矩電機高速轉臺全閉環控制
●高速高扭矩砂輪電主軸支持寬泛的加工類型
●既可修磨高速鋼滾刀也可以修磨硬質合金滾刀
●豐富的機床配置及靈活多樣的插補式在線修整
■ 適用范圍

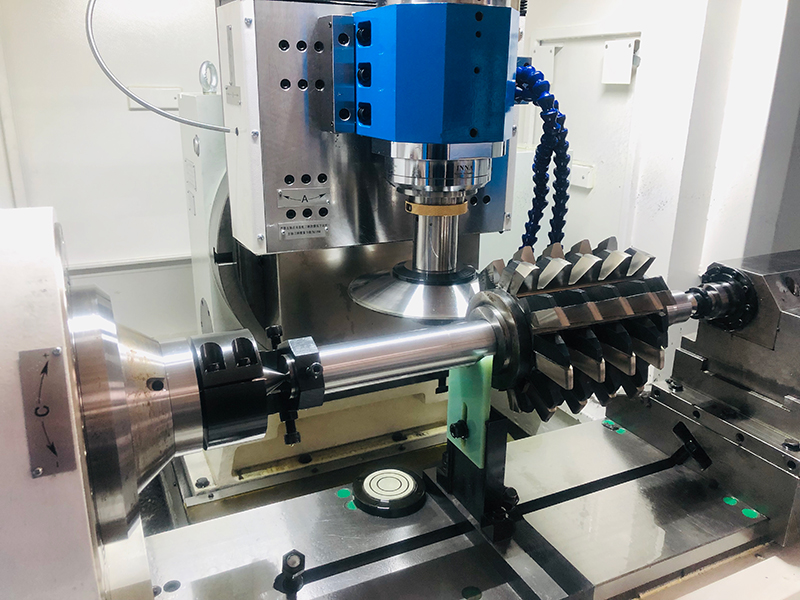

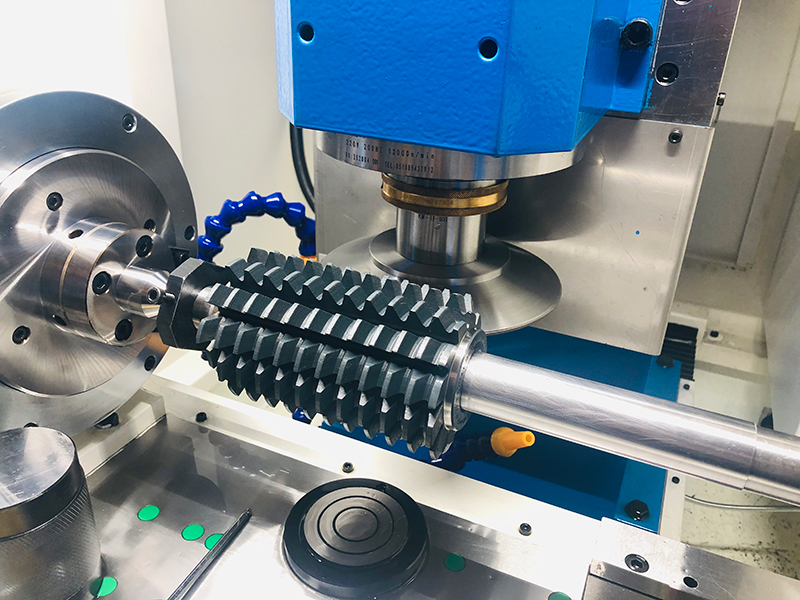

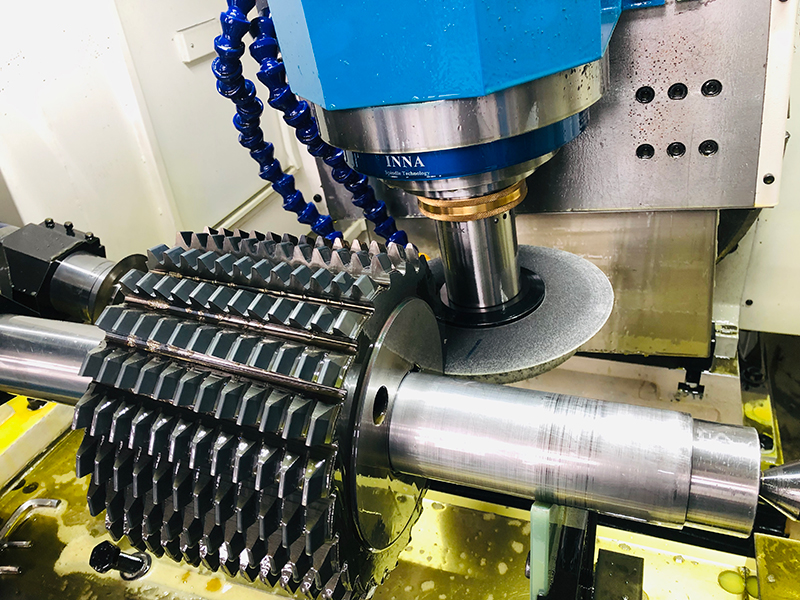

四軸開刃磨適用于刃磨各類直槽滾刀(高速鋼和硬質合金材質均可)。

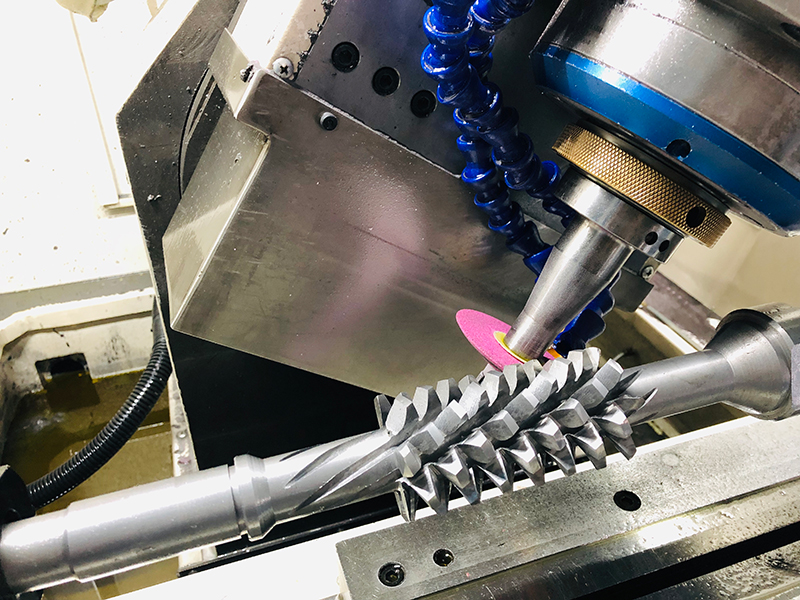

五軸開刃磨適用于刃磨各類直槽和±45°內的斜槽滾刀(高速鋼和硬質合金材質均可)。
| KM-II+ | KM-III | KM-L | |
| 直槽加工程序 | ■ | ■ | ■ |
| 斜槽加工程序 | — | ■ | ■ |
| 砂輪修整程序 | — | ■ | ■ |
| 標準工裝與工具 | ■ | ■ | ■ |
| 定制加長頂尖 | □ | ■ | ■ |
| 金剛石滾輪修整裝置 | — | ■ | ■ |
| HSKC63刀柄 | 1 | 2 | 3 |
| 液壓尾座 | — | — | ■ |
| 工件支撐架 | □ | □ | ■ |
| 過濾系統 | ■ | ■ | ■ |
| 過濾系統制冷裝置 | □ | □ | □ |
| 油霧收集器 | ■ | ■ | ■ |
| 液壓站 | — | — | ■ |
| 內循環冷卻裝置 | ■ | ■ | ■ |
| 自動潤滑裝置 | ■ | ■ | ■ |
| 氣動裝置 | ■ | ■ | ■ |
| 控制電柜與空調 | ■ | ■ | ■ |
| 工作燈 | ■ | ■ | ■ |
| 停電保護模塊 | □ | □ | □ |
■ 技術規格

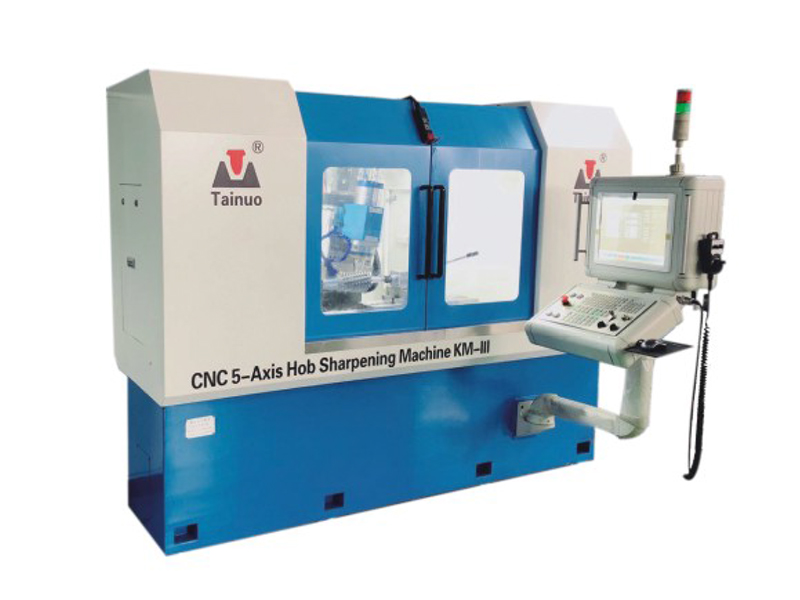

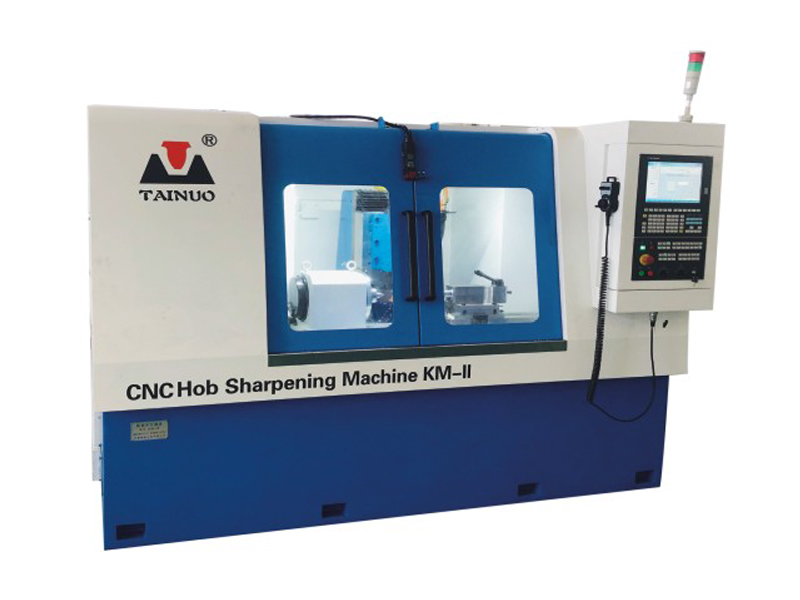

| KM-II+(四軸) | KM-III(五軸) | KM-L(五軸大規格) | |
| 頂尖中心高 | 165mm | 165mm | 250mm |
| 頂尖距（Max.） | 520mm | 600mm | 840mm |
| 加工直徑(Max.) | Ф220mm | Ф220mm | Ф400mm |
| 有效加工長度（Max.） | 350mm | 400mm | 400mm |
| 加工模數（Max.） | M12 | M12 | M22 |
| 磨削頭數 | 任意/Any | 任意/Any | 任意/Any |
| 磨削螺旋升角 | 0° | ±45° | ±45° |
| 磨削精度 | DIN3968 AAA | DIN3968 AAA | DIN3968 AAA |
| 工作臺橫向行程 | Z=500mm | Z=585mm | Z=800mm |
| 砂輪架縱向行程 | X=190mm | X=210mm | X=345mm |
| 砂輪架垂直行程 | Y=100mm | Y=90mm | Y=150mm |
| 砂輪主軸 | 9KW,Max.8000rpm | 22KW,Max.15000rpm | 22KW,Max.15000rpm |
| 主軸接口 | HSK C63 | HSK C63 | HSK C63 |
| 砂輪規格（Max.） | Φ200×Φ70mm | Φ200×Φ70mm | Φ300×Φ70mm |
| 數控系統 | LYNUC N3 | LYNUC N5 | LYNUC N5 |
| 機床電源 | 3AC 380V 20KVA | 3AC 380V 30KVA | 3AC 380V 40KVA |
| 機床主機尺寸 | 2550x1625x1900mm | 2700x1520x1950mm | 3450x1870x2065mm |
| 機床主機重量 | 3,500kg | 4,500kg | 7,000kg |
